曝氣生物濾池工藝中,為了提供微生物生存所需要的氧氣,普通生物濾池一般采用在濾板下部設通風機,依靠自然通風供氧,這樣容易造成供氣氣壓分布不均,出現短流、局部氣堵現象,自然通風供氧受控制于池內溫度與氣溫之差,濾池高度,濾料空隙及風力,不能給濾池提供穩定、均勻的通風。而曝氣生物濾池通過向濾池的濾料層中強制通入空氣來代替自然通風,以完全提供生存在掛膜生物陶粒濾池上的微生物新城代謝所需要足夠的、穩定的氧份,來提高曝氣生物濾池的整體效果。
單孔膜曝氣器應用于曝氣生物濾池中,是BAF曝氣系統中的重要部件,能為好氧微生物提供充足的溶解氧。
單孔膜曝氣器不受池內溫度與氣溫之差影響,不受濾池高度和生物陶粒濾料空隙率影響,氣泡直徑小,分布均勻,曝氣器出氣口設計有獨特的凹凸結構,不易被堵塞,不怕生物陶料濾料的堆壓。
單孔膜曝氣器安裝在濾板或濾磚之上的卵石層中,膜片工作時不會(huì )因濾料的堆壓而影響其自由擴張,可安全地為附著在濾料上的微生物提供氧氣,其運行方式既可連續運行也可間歇運行。
工作原理
BAF曝氣系統由鼓風機、空氣干管、空氣支管、配氣房管、配氣支管和單孔膜曝氣器組成,由鼓風機產生的氣源經空氣干管分配到空氣支管,由空氣支管進入配氣方管,由配氣方管均勻分配到各配氣支管,由配氣支管分配到各單孔膜曝氣器,單孔膜曝氣器的膜片在氣壓作用下自行張開,空氣從張開的孔口中沖出進行曝氣。
產品特點及結構

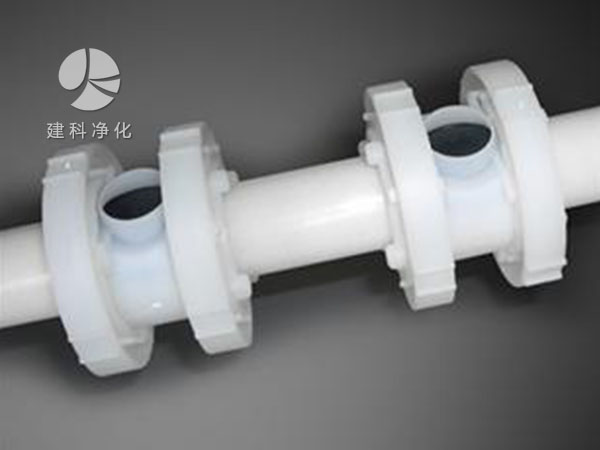

單孔膜曝氣器由單孔膜片和塑料固定件組成,根據固定方式的不同,其型式分為二種,型式一(螺旋固定式):采用上、下管夾及左、右固定圈,通過左右固定圈的旋轉而鎖緊在曝氣支管上;型式二(承插固定式):上、下夾片互為承插凹槽,凹槽有錐度,通過上、下夾片間的相互滑動而鎖緊在曝氣支管上。
單孔膜片采用三元乙丙橡膠制作,塑料固定件采用ABS工程塑料經精密模具注塑而成。
單孔膜曝氣器一般為成套供貨,除單孔膜曝氣器外,同時需配套曝氣干管、配氣方管、曝氣支管、支架、螺旋、螺母等附屬材料,除單孔膜曝氣器外,附屬材料均采用不銹鋼材料。
單孔膜曝氣器的技術參數表
序號 | 項目 | 技術參數 | 備注 |
1 | 膜片材質 | 三元乙丙橡膠 | |
2 | 固定件材質 | ABS | |
3 | 通過空氣流量 | 0.24~0.43m3/個·h | |
4 | 氧利用率 | 22.6% | |
5 | 阻力損失 | ≤2500Pa | |
6 | 配氣支管 | DN20、DN25 | SUS304 |
7 | 單孔膜片外徑、內徑 | Ф33mm、Ф1.0mm | 三元乙丙橡膠 |
8 | 安裝密度 | 36~49個/m2,或按照圖紙要求 |
曝氣系統包括風機、進氣管、配氣方管、配氣支管、閥門、單孔膜曝氣器及配件。
單孔膜曝氣器的安裝
1、單孔膜曝氣器的安裝間距一般為120~180mm或按設計要求安裝。
2、將曝氣管道及附件按設計要求安裝在生物濾池內,曝氣管道的安裝應有相應的加固措施,保證曝氣系統的正常工作。
3、單孔膜曝氣器安裝在配氣支管上,安裝時應有相應的定位措施,保證曝氣膜片的孔眼對準配氣支管的孔眼,曝氣膜片孔眼成90°向下。
4、為了保證整個曝氣系統的正常工作,能保證理想的曝氣效果,必須使每個曝氣器的標高在同一水平面上,水平誤差不大于±5mm,否則布氣效果將會(huì )受到顯著影響。
5、曝氣系統安裝完畢后,對曝氣系統進行初調試,防水淹過曝氣器表面200mm,檢查曝氣管道的密封性及曝氣效果(曝氣均勻性)。
6、初調試合格,裝填濾料,放水至正常位置進行曝氣,檢查曝氣效果。
